• Voor geschakelde 230V verlichting • Geschikt voor BRN-20 • 2 afgaande groepen • 1380 VA per afgaande groep • Wieland GST18 connectoren • Koppelbaar via BNEC-connector • Certificeringen: CE, Laagspanning, EN60950-1, 2006/95 EC
Scroll

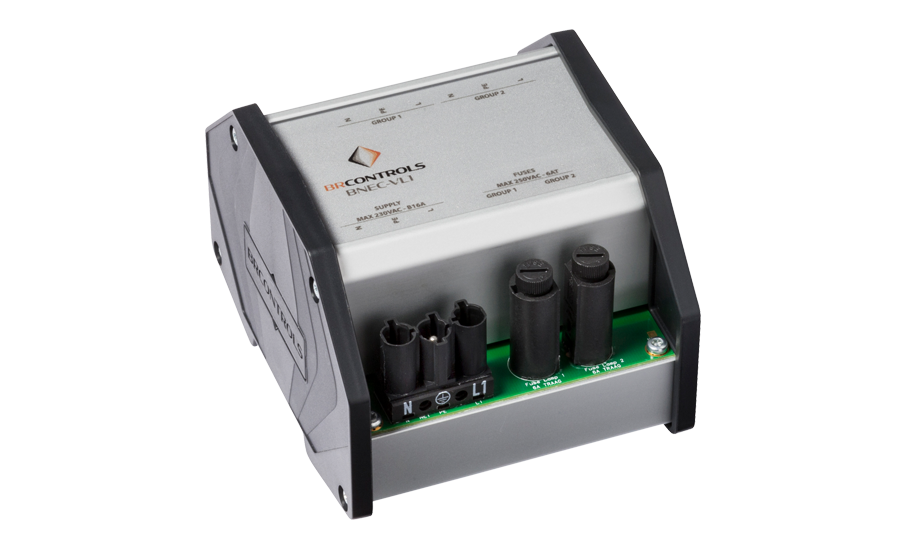

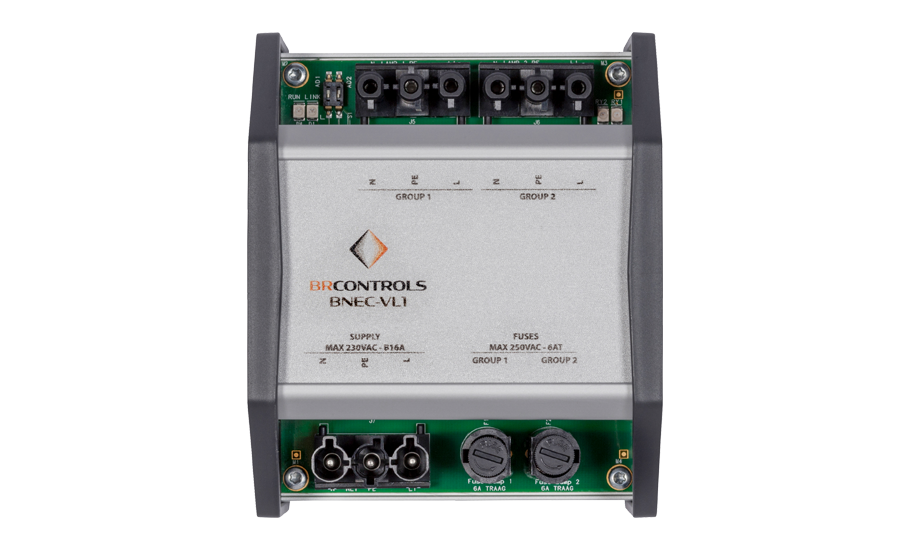

BNEC-VL1 Verlichtingsmoduul digitaal
Technische informatie
Algemeen
Voedingsspanning: 24 VAC via BNEC-CONN van BNRC Roomcontroller
Frequentie: 50 Hz
Opgenomen vermogen: 2,5 VA zonder randapparatuur
Behuizing: Kunststof / Geanodiseerd aluminium
Afmetingen b x h x d: 97 x 118 x 80 mm
Gewicht: 0,30 kg
Montage: Bodemmontage middels TS35 DIN rail
Aansluitingen: Primair: 1 x Wieland GST18 Female Secundair: 2 x Wieand GST18 Male
Beschermingsgraad: IP30 (volgens DIN40050/IEC529)
Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend
Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend
Signalering: LED
Certificeringen: CE, Laagspanning EN 60950-1, 2006/95 EC
EAN Code: 8718309513634
Verlichting interface
Inkomende externe voeding: 1 x 230 VAC / 50Hz via Wieland GST18 Female
Afgaande geschakelde groepen: 2 x 230 VAC / 50Hz / 1380 VA per groep via Wieland GST18 Male
Beveiligingen: Inkomende voeding extern afzekeren met B16A automaat Afgaande groepen zijn op BNEC-VL1 afgezekerd met glaszekering 6AT
Systeemgrenzen
Maximale configuratie: 4 per BNRC Roomcontroller
Verlichtingsgroepen: 2
Contactbelasting: 230 VAC / 50Hz / 1380 VA per afgaande groep
Productbeschrijving
Met het BNEC-VL1 moduul kunt u binnen de BRN-20 productlijn de conventionele/schakelende verlichting in de regelingen en/of het verlichtingsplan opnemen.
Door middel van de Wieland GST18 connectoren is dit moduul snel te integreren in bestaande of nieuwe verlichtingsinstallaties.Een gecombineerd verlichtingsplan van conventionele verlichting en DALI verlichting is
daarmee ook eenvoudig te realiseren.
Het BNEC-VL1 moduul kan 2 afgaande groepen separaat schakelen. Per afgaande groep kan er tot 1380VA / 230VAC worden aangesloten.
De voedende groep dient extern afgezekerd te worden met een B16A installatieautomaat. De afgaande groepen zijn voorzien van een 6AT glaszekering.
Met behulp van de BNEC-CONN koppelconnector wordt het BNEC-VL1 moduul gekoppeld aan de BNRC Rooncontroller van de BRN-20 productlijn.
Op een BNRC Roomcontroller kunnen tot 4 stuks BNEC-VL1 wordt aangesloten.
