BNFC Floorcontroller

• Hoge verwerkingssnelheid • Modulaire opbouw • DALI verlichtingscomputer (4 lijnen, 256 nodes) • Aansluitingen voor;
16 st. BRT-24/BRT-35 / 8 st. BNEC-ZW1 Zonweringen / 16 st. Modbus 6-weg afsluiters / 16 st. Modbus VAV boxen • Modbus Master & Slave • Vrij programmeerbaar (IEC61131-3) • Netwerk interface

/ 2

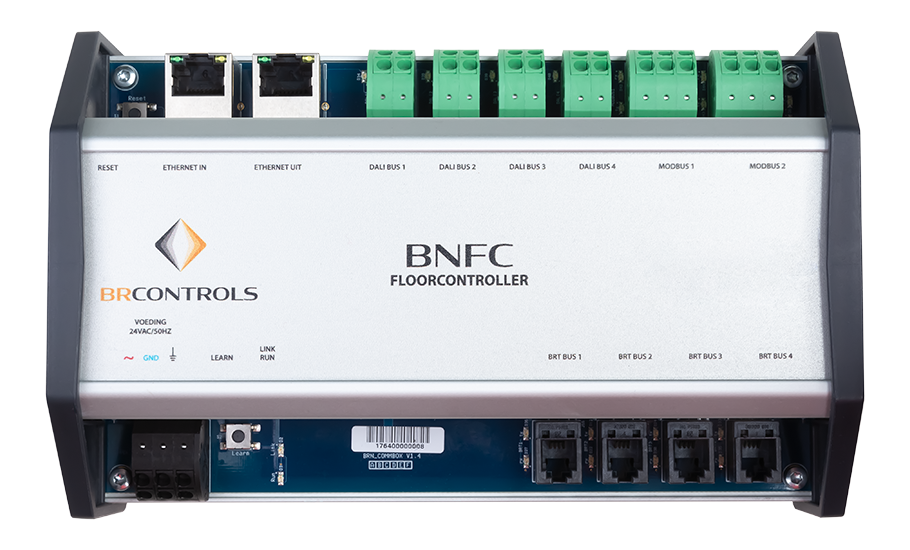

Bnfc Bovenaanzicht

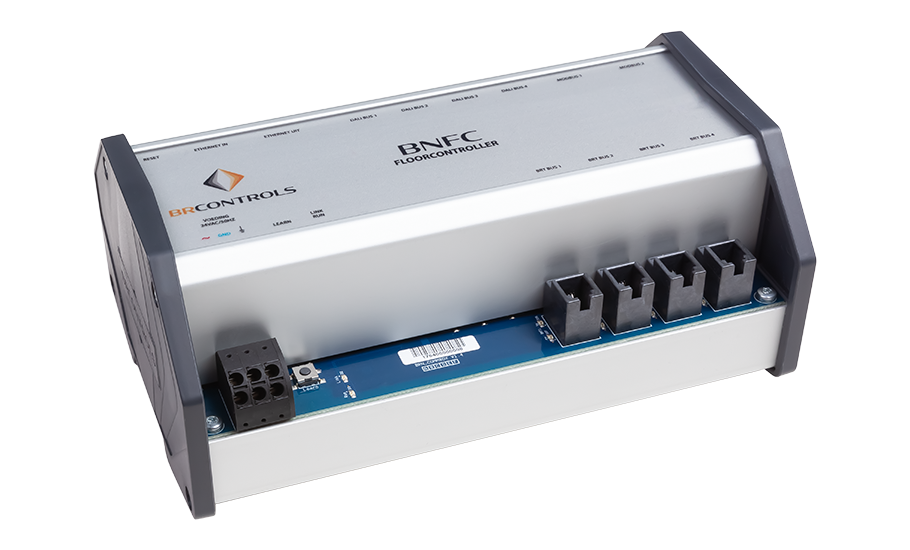

Bnfc Zijaanzicht
Technische informatie
Algemeen
Voedingsspanning: 24 VAC +/- 10%
Frequentie: 50 Hz
Opgenomen vermogen: 2,7 VA zonder randapparatuur
Behuizing: Kunststof / Geanodiseerd aluminium
Afmetingen b x h x d: 185 x 118 x 80 mm
Gewicht: 0,4 kg
Montage: Bodemmontage middels TS35 DIN rail
Aansluitingen: Dubbele veerklemmen en diverse connectoren
Beschermingsgraad: IP30 (volgens DIN40050/IEC529)
Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend
Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend
Signalering: LED
EAN Code: 8718309514570
Communicatie interfaces
Ethernet: 2 x 10/100 Mb Ethernetswitch middels RJ45
DALI lijnen: 4 x DALI/DALI2
RS485: 4 x tbv BRT's, 1 x tbv BNEC-ZW1 zonweringen / VAV boxen / 6-weg regelafsluiters over Modbus, 1 x Modbus Slave
Systeemgrenzen
Maximale configuratie: 32 per BRC-46 Systeemcontroller
Ruimtebedieningen: 16 BRT24/35
Zonweringen: 8 BNEC-ZW1 via Modbus
DALI Nodes: 256 (4 x 64)
DALI Groepen: 64 (4 x 16)
DALI Scenes: 3072 (16 scenes per node)
Communicatieve 6-weg regelafsluiters: 16 via Modbus
Communicatieve VAV boxen: 16 via Modbus

Productbeschrijving

BRControls heeft met de BNFC Floorcontroller zowel een datacollector als ook een volledige DALI verlichtingscomputer voor de diverse ruimtes op een verdieping in haar productportfolio.

Tot 16 BRT ruimtebedieningen en multi-sensoren kunnen gelijktijdig worden aangesloten. Daarnaast kunnen er ook 8 zonweringsmodulen BNEC-ZW1, 16 communicatieve VAV boxen én 16 communicatieve 6-weg regelafsluiters via Modbus worden gekoppeld op de BNFC Floorcontroller.

Verspreid over de 4 DALI buslijnen kunnen tot 256 DALI nodes worden aangesloten en geregeld zodat ieder denkbaar verlichtingsplan uitvoerbaar is.

Communicatie tussen de BNFC Floorcontroller en de BRN-15 ruimteregelingen, de BRC-46 voorregelingen en het gebouwbeheersysteem vindt plaats via Ethernet. Bediening en beheer is mogelijk vanaf elke werkplek met een internetaansluiting. Hiervoor is geen aanvullende GBS-software of dure licentie nodig. De installatie is eenvoudig te monitoren, beheren en beheersen, door meerdere gebruikers tegelijk, waaronder ook de onderhoudspartij.

Met de PC-app BRWebservice en de iPhone en Android apps zijn de onderliggende installaties en ruimtes tot in het kleinste detail realtime te beheren, monitoren en visualiseren.
