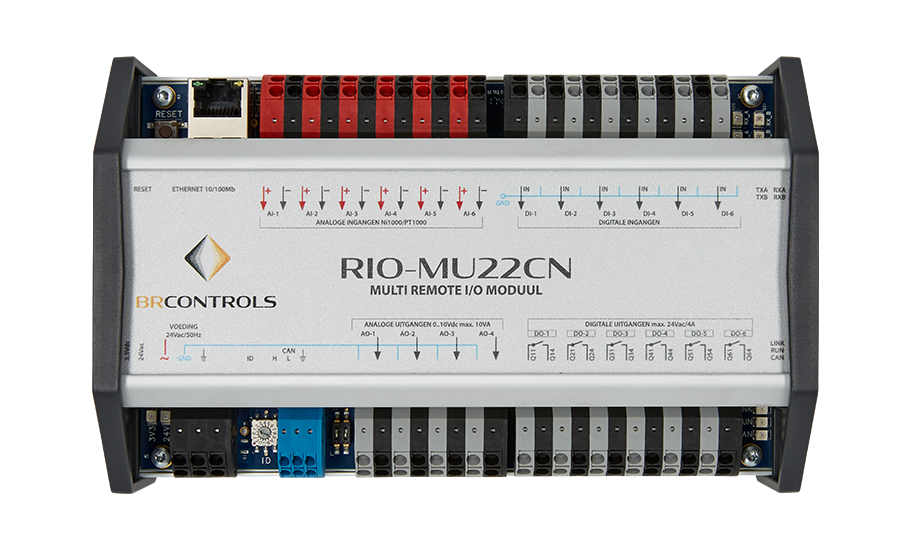

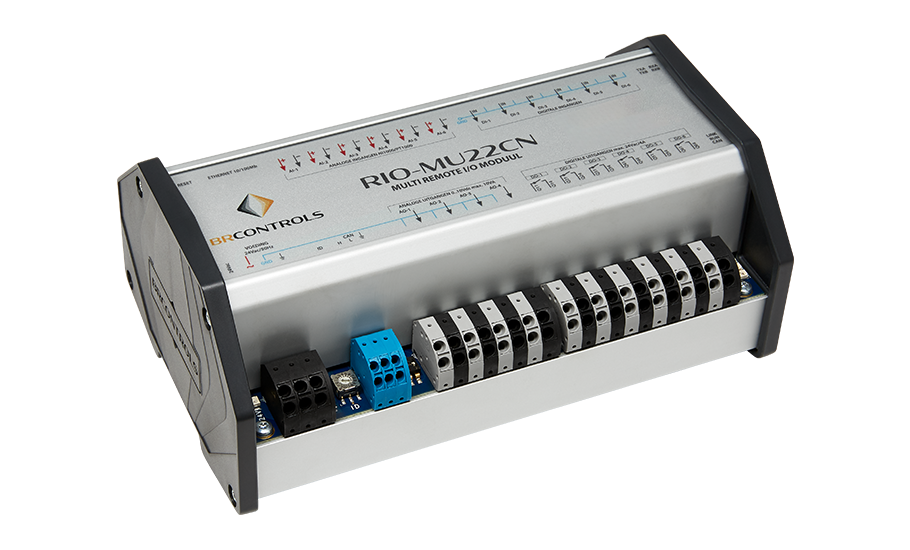

RIO-MU22CN Multi I/O moduul

• Modulaire Multi-I/O moduul • Uitbreidbaar met BNEC modulen • 6 Digitale ingangen • 6 Digitale uitgangen • 6 Analoge ingangen • 4 Analoge uitgangen • Softwarematige interventie • Ethernet netwerk of snelle CAN bus voor communicatie

/ 2

Technische informatie

Algemeen

Voedingsspanning: 24 VAC +/- 10%

Frequentie: 50 Hz

Opgenomen vermogen: 4,3 VA zonder randapparatuur

Behuizing: Kunststof / Geanodiseerd aluminium

BxHxD: 185 mm x 118 mm x 80 mm

Gewicht: 0,54 kg

Montage: Bodemmontage middles TS35 DIN rail

Aansluitingen: Dubbele veerklemmen (2 x 2,5mm2)

Beschermingsgraad: IP30 (volgens DIN40050/IEC529)

Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend

Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend

EAN Code: 8718309513979

Communicatie interfaces

Can: 1 x 2.0B Active

Ethernet: 1 x 10/100 Mb Ethernet middels RJ45

Systeemgrenzen

Maximale configuratie: Totaal 32 x RIO-MU22 op BRC -46 modulaire systeemcontroller (max. 16 x RIO-MU22C via CAN en max. 16 x RIO-MU22CN via Ethernet)

Uitbreidingen: BNEC Extendermodulen, max. 6 per RIO-MU22 via BNEC-CONN

Compatibiliteit: Backwards compatible en combineerbaar met RIO van BRC150 en BRC45

I/O-Bezetting

Digitale Ingangen (potentiaal vrij): 6

Digitale Uitgangen (relais NO 24VAC / 4A): 6

Analoge Ingangen (NI1000, PT100, PT1000): 6

Analoge Uitgangen (0-10VDC / 10W): 4

Productbeschrijving

Op het RIO-MU22CN Multi-I/O moduul worden alle metingen, sturingen en meldingen van de veldapparatuur aangesloten. Centraal in de regelkast en/of decentraal in de buurt van de veldapparatuur.

Het RIO-MU22CN Multi-I/O moduul bevat

6 digitale ingangen
6 digitale uitgangen
6 analoge ingangen
4 analoge uitgangen
Ethernet netwerk of snelle CAN bus voor communicatie

Met behulp van de BNEC extendermodulen en de BNEC koppelconnector kan het gewenste aantal ingangen en uitgangen flexibel worden uitgebreid.

De RIO-MU22CN Multi-I/O modulen worden via een standaard ethernet netwerkverbinding óf een snelle en stabiele CAN bus aangesloten op de BRC-46 Modulaire Systeemcontrollers.

Het RIO-MU22CN Multi-I/O moduul kan uiteraard gecombineerd worden met de eerdere series van de RIO modulen en eerdere systeemcontrollers uit het BRControls portfolio.
