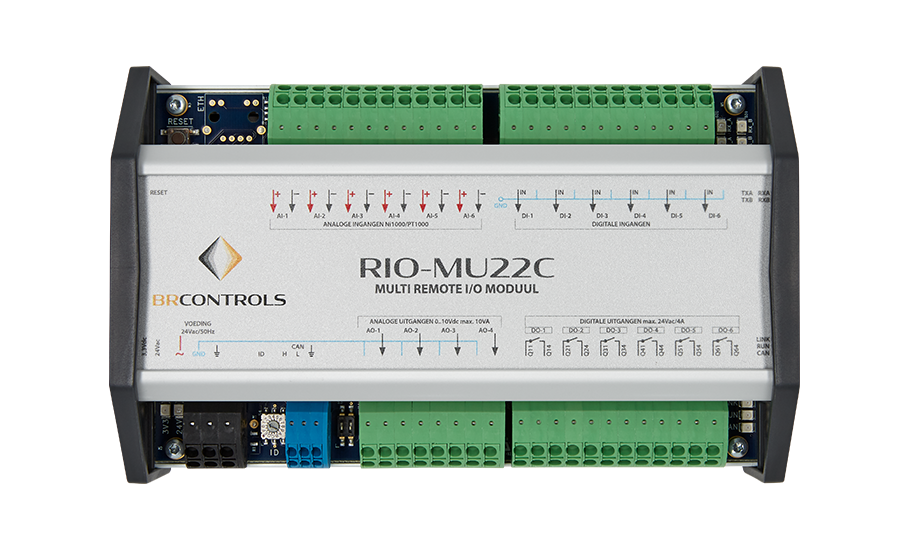

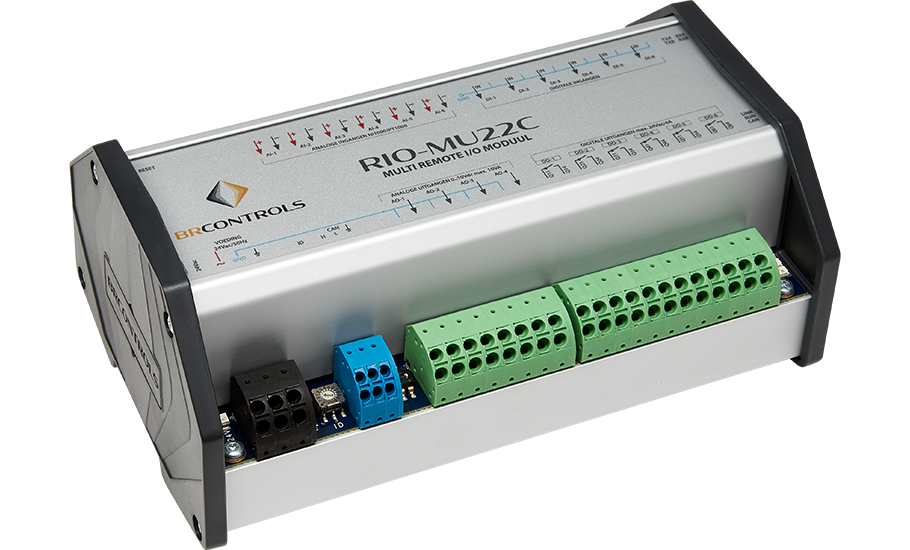

RIO-MU22C Multi I/O moduul

• Modulaire Multi-I/O moduul • Uitbreidbaar met BNEC modulen • 6 Digitale ingangen • 6 Digitale uitgangen • 6 Analoge ingangen • 4 Analoge uitgangen • Softwarematige interventie • Snelle CAN bus voor communicatie

/ 2

Technische informatie

Algemeen

Voedingsspanning: 24 VAC +/- 10%

Frequentie: 50 Hz

Opgenomen vermogen: 4,3 VA zonder randapparatuur

Behuizing: Kunststof / Geanodiseerd aluminium

BxHxD: 185 mm x 118 mm x 80 mm

Gewicht: 0,54 kg

Montage: Bodemmontage middles TS35 DIN rail

Aansluitingen: Dubbele veerklemmen (2 x 2,5mm2)

Beschermingsgraad: IP30 (volgens DIN40050/IEC529)

Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend

Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend

EAN Code: 8718309513962

Communicatie interfaces

CAN: 1 x 2.0B Active

Systeemgrenzen

Maximale configuratie: Totaal 32 x RIO-MU22 op BRC -46 modulaire systeemcontroller (max. 16 x RIO-MU22C via CAN en max. 16 x RIO-MU22CN via Ethernet)

Uitbreidingen: BNEC Extendermodulen, max. 6 per RIO-MU22 via BNEC-CONN

Compatibiliteit: Backwards compatible en combineerbaar met RIO van BRC150 en BRC45

I/O-Bezetting

Digitale Ingangen (potentiaal vrij): 6

Digitale Uitgangen (relais NO 24VAC / 4A): 6

Analoge Ingangen (NI1000, PT100, PT1000): 6

Analoge Uitgangen (0-10VDC / 10W): 4

Productbeschrijving

Op het RIO-MU22C Multi-I/O moduul worden alle metingen, sturingen en meldingen van de veldapparatuur aangesloten. Centraal in de regelkast en/of decentraal in de buurt van de veldapparatuur.

Het RIO-MU22C Multi-I/O moduul bevat

6 digitale ingangen
6 digitale uitgangen
6 analoge ingangen
4 analoge uitgangen
Snelle en stabiele CAN bus communicatie

Met behulp van de BNEC extendermodulen en de BNEC koppelconnector kan het gewenste aantal ingangen en uitgangen flexibel worden uitgebreid.

De RIO-MU22C Multi-I/O modulen worden via een snelle en stabiele CAN bus aangesloten op de BRC-46 Modulaire Systeemcontrollers.

Het RIO-MU22C Multi-I/O moduul kan uiteraard gecombineerd worden met de eerdere series van de RIO modulen en eerdere systeemcontrollers uit het BRControls portfolio.
